MG型雙主梁門式吊鉤起重機
山東起重機、山東起重機械、山東起重設備
5～50/10噸雙梁吊鉤門式起重機
一、雙梁吊鉤門式起重機適用露天倉庫、料場、鐵路貨站、港口碼頭等裝卸搬運。還可以配以多種專用鉤具進行多種特殊作業。
二、起重機有橋架、大車運行機構、小車、電器設備等組成。橋架采用箱型雙梁焊接結構，大車運行機構采用分別驅動，全部機構均在操縱室操縱。
三、起重機導電形式分為電纜和滑線兩種，用戶可任選一種，圖表中數據以滑線為準。
四、本系統起重機正常使用的環境應在一25℃～＋40℃范圍內，24小時內的平均溫度不得超過十35℃。其它安裝使用地點的海拔高度不得超過2000米，超過1000米的應對電動機容量進行校核�！�

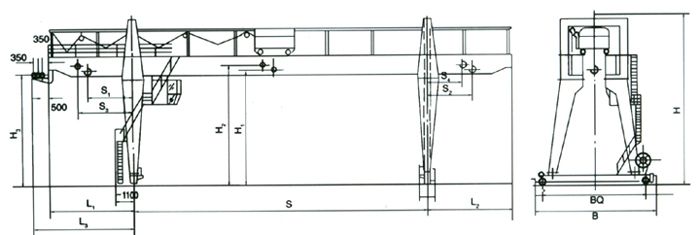

五、起重機5t、8t、10t、12.5t，所有跨度：起重機16／3.2t，跨度18m、22m、26m； 起重量 20／5t，跨度 18m、22m的起重機下橫梁結構為右圖。
技術參數 Technological parameter
| 起重量 | T | 5 | 8 | 10 | 12.5 | 16/3.2 | 20/5 | 25/5 | ||||||||||||||||||||||||||||||
| 工作 制度 | A5或A6 | |||||||||||||||||||||||||||||||||||||
| 跨度 | m | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | ||
| 起重機總重 | A5 | kg | 51441 | 56292 | 690177 | 68180 | 76781 | 54443 | 59416 | 67380 | 72762 | 82036 | 54802 | 60934 | 68452 | 74858 | 83034 | 57593 | 65474 | 71569 | 78406 | 85678 | 72333 | 77662 | 86560 | 93855 | 108283 | 74347 | 82723 | 92112 | 110237 | 11263 | 82649 | 91281 | 98716 | 116263 | 127956 | |
| A6 | 5192 | 5677 | 6066 | 6866 | 7726 | 54778 | 59751 | 67716 | 73097 | 82370 | 65054 | 61186 | 68704 | 75120 | 83286 | 58029 | 65910 | 72005 | 78841 | 86113 | 72780 | 78110 | 87008 | 94303 | 108731 | 74813 | 83289 | 92676 | 110936 | 11320 | 83516 | 92148 | 99584 | 171311 | 128823 | |||
| 大輪壓 | A5 | KN | 239 | 255 | 269 | 297 | 328 | 269 | 286 | 314 | 334 | 365 | 287 | 308 | 333 | 357 | 387 | 313 | 341 | 364 | 388 | 312 | 393 | 411 | 441 | 244 | 266 | 443 | 476 | 261 | 273 | 288 | 262 | 268 | 274 | 283 | 298 | |
| A6 | 241 | 258 | 271 | 299 | 334 | 270 | 287 | 315 | 335 | 366 | 288 | 309 | 334 | 358 | 388 | 315 | 342 | 365 | 389 | 313 | 394 | 412 | 442 | 245 | 267 | 444 | 477 | 262 | 262 | 289 | 263 | 269 | 275 | 284 | 299 | |||
| 薦用軌道型號 | 43.50kg/m | |||||||||||||||||||||||||||||||||||||
| 起升高度 | 主 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | ||||||||||||||||||||||||||||||
| 副 | \ | \ | \ | \ | 11.7 | 11.6 | 11.8 | |||||||||||||||||||||||||||||||
| 速度 | 起升 | 主 | 11.3(M5) 15.3(M6) | 9.8(M5) 15.1(M6) | 8.14(M5) 15.14(M6) | 7.82(M5) 16.7(M6) | 9.56(M5) 15.14(M6) | 9.14(M5) 14.45(M6) | 9.4(M5) 13.1(M6) | |||||||||||||||||||||||||||||
| 副 | \ | \ | \ | \ | 19.34 | 19.48 | 19.5 | |||||||||||||||||||||||||||||||
| 小車運行 | 37.2 | 43.76 | 49.99 | 44.16 | 44.18 | 44.18 | 38.15 | |||||||||||||||||||||||||||||||
| 起重機運行 | M5 | 39.56 | 48.42 | 39.56 | 48.42 | 39.56 | 48.42 | 39.56 | 48.42 | 49.08 | 46.25 | 49.08 | 46.25 | 40.07 | ||||||||||||||||||||||||
| M6 | 39.98 | 48.57 | 39.88 | 48.57 | 39.98 | 48.57 | 39.98 | 48.57 | 49.44 | 46.75 | 49.44 | 46.75 | 40.20 | |||||||||||||||||||||||||
| 主要尺寸 | L | 6838 | 7838 | 8838 | 10162 | 11662 | 6842 | 7842 | 8842 | 10166 | 11666 | 6838 | 7838 | 8838 | 9838 | 11262 | 6838 | 7838 | 8838 | 9838 | 11262 | 8258 | 9258 | 10462 | 11962 | 13962 | 8258 | 9258 | 10462 | 11962 | 13962 | 8258 | 9258 | 10462 | 11962 | 13962 | ||
| S1 | 4500 | 5500 | 6500 | 7500 | 8500 | 4500 | 5500 | 6500 | 7500 | 8500 | 4500 | 5500 | 6500 | 7500 | 8500 | 4500 | 5500 | 6500 | 7500 | 8500 | 5000 | 6000 | 7000 | 8000 | 9000 | 5000 | 6000 | 7000 | 8000 | 9000 | 5000 | 6000 | 7000 | 8000 | 9000 | |||
| S2 | 4500 | 5500 | 6500 | 7500 | 8500 | 4500 | 5500 | 6500 | 7500 | 8500 | 4500 | 5500 | 6500 | 7500 | 8500 | 4500 | 5500 | 6500 | 7500 | 8500 | 5000 | 6000 | 7000 | 8000 | 9000 | 5000 | 6000 | 7000 | 8000 | 9000 | 5000 | 6000 | 7000 | 8000 | 9000 | |||
| H3 | 10694 | 10694 | 10694 | 10976 | 11226 | 10694 | 10694 | 10694 | 10976 | 11226 | 11214 | 00364 | 11264 | 11466 | 11376 | 11214 | 11114 | 11314 | 11226 | 11326 | 11244 | 11294 | 11603 | 11612 | 11712 | 11294 | 11496 | 11512 | 11132 | 11232 | 11362 | 11512 | 11612 | 11232 | 11332 | |||
| H | 14870 | 14870 | 14870 | 15000 | 15280 | 14870 | 14870 | 14870 | 15000 | 15280 | 15390 | 15390 | 15520 | 15800 | 15560 | 15390 | 15520 | 15800 | 15560 | 15560 | 15860 | 16126 | 15860 | 16126 | 15546 | 15846 | 16126 | 16426 | 15946 | |||||||||
| h | 660 | 722 | 662 | 722 | 662 | 766 | 622 | 766 | 766 | 573 | 766 | 573 | 573 | 660 | ||||||||||||||||||||||||
| BQ | 8500 | 9100 | 9100 | 9100 | 9500 | 8500 | 10000 | 9000 | 9000 | |||||||||||||||||||||||||||||
| B1 | 650 | 770 | 650 | 770 | 650 | 770 | 650 | 770 | 770 | 1653 | 770 | 1610 | 1653 | 1673 | ||||||||||||||||||||||||
| B | 10109 | 10349 | 10709 | 10949 | 10709 | 10949 | 10709 | 10949 | 11349 | 11305 | 11849 | 11769 | 11805 | 11845 | ||||||||||||||||||||||||
| I | 847 | 836 | 847 | |||||||||||||||||||||||||||||||||||
| 電源 | 三相交流3-Phase AC 380V 50Hz | |||||||||||||||||||||||||||||||||||||
| 起重量 | 主起升 | 副起升 | 小車運行 | 起重機運行 | |||||||
| 5 | M5 | YZR160M2－6 8.5KW | \ | 2×YZR160M2－6 (S=18、22、26ｍ） | 2×8.5KW | 2×YZR160L－6 (S=30、35ｍ） | 2×13KW | ||||
| M6 | YZR180L-6 15KW | 2×7.5KW | 2×11KW | ||||||||
| 8 | M5 | YZR160L-6 15KW | \ | 2×YZR160M2－6 (S=18、22ｍ） | 2×8.5KW | 2×YZR160L－6 (S=26、30、35ｍ） | 2×13KW | ||||
| M6 | YZR225M-8 22KW | 2×7.5KW | 2×11KW | ||||||||
| 10 | M5 | YZR160L-6 13KW | \ | 2×YZR160M2－6 (S=18、22、26ｍ） | 2×8.5KW | 2×YZR160L－6 (S=2630、35ｍ） | 2×13KW | ||||
| M6 | YZR225M-8 22KW | 2×7.5KW | 2×11KW | ||||||||
| 12.5 | M5 | YZR200L-8 18.5KW | \ | 2×YZR160M2－6 (S=18ｍ） | 2×8.5KW | 2×YZR160L－6 (S=22、26ｍ） | 2×13KW | 2×YZR180L－6 (S=30、35ｍ） | 2×17KW | ||
| M6 | YZR250M1－8 30KW | 2×7.5KW | 2×11KW | 2×15KW | |||||||
| 16/3.2 | M5 | YZR225M-8 26KW | YZR160M2－6 8.5KW | 2×YZR180L－6 (S=18、22、26ｍ） | 2×17KIW | 4×YZR160M2－6 (S=30、35ｍ） | 4×8.5KIW | ||||
| M6 | YZR280S－10 37KW | 2×15KIW | 4×7.5KIW | ||||||||
| 20/5 | M5 | YZR225M-8 26KW | YZR180L-8 13KW | 2×YZR180L－6 (S=18、22ｍ） | 2×17KIW | 4×YZR160M2－6 (S=26、30、35ｍ） | 4×8.5KIW | ||||
| M6 | YZR280M-10 45KW | 2×15KIW | 4×7.5KIW | ||||||||
| 20/5 | M5 | YZR250M2-8 42KW | YZR180L-8 13KW | 4×YZR160M2－6 (S=18、22、26ｍ） | 4×8.5KIW | 4×YZR160L－6 (S=30、35ｍ） | 4×13KIW | ||||
| M6 | YZR315S-10 55KW | 4×7.5KIW | 4×11KIW | ||||||||
